Spesifikasi

Kategori: Profil Baja
Satuan: kg

Deskripsi

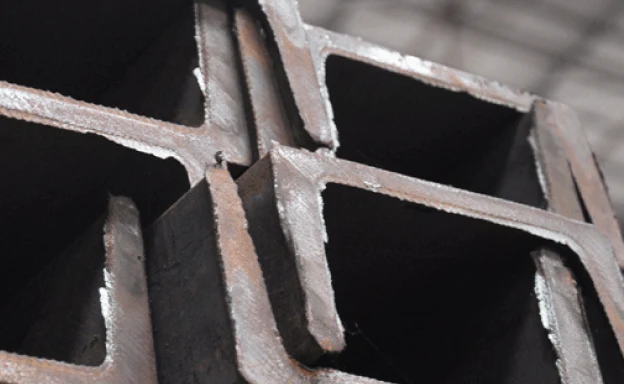

Baja UNP (atau sering disebut kanal U, U-channel, atau U-beam) adalah profil baja struktural canai panas (hot rolled) yang memiliki penampang berbentuk huruf U. Profil ini terdiri dari satu badan vertikal (web) dan dua sayap (flange) yang menonjol ke arah yang sama. Baja UNP banyak digunakan sebagai elemen struktur pendukung, balok pengikat, rangka, dan pengaku pada berbagai pekerjaan konstruksi.

Berbeda dengan H-Beam atau WF yang banyak digunakan sebagai balok dan kolom utama, baja UNP umumnya digunakan untuk struktur sekunder atau komponen pendukung. Penampangnya yang terbuka membuat ketahanan terhadap puntir relatif lebih rendah dibandingkan beberapa profil tertutup, sehingga pemasangan pengaku dan perencanaan sambungan perlu diperhatikan ketika menerima beban yang dapat menimbulkan torsi.

Spesifikasi Teknis dan Dimensi Baja UNP

Ukuran baja UNP umumnya dinyatakan berdasarkan tinggi badan, lebar sayap, ketebalan badan, dan ketebalan sayap. Dalam tabel profil lengkap, urutannya biasa ditulis sebagai H × B × t1 × t2, dengan H sebagai tinggi badan, B sebagai lebar sayap, t1 sebagai ketebalan badan, dan t2 sebagai ketebalan sayap. Oleh karena itu, penulisan ukuran hanya dengan tiga angka, seperti 50 × 38 × 5 mm, belum tentu menjelaskan seluruh detail penampang.

Panjang batang baja UNP yang umum diperdagangkan adalah 6 meter, meskipun ukuran dan panjang lainnya dapat tersedia tergantung produsen atau pemasok. Tabel berikut merupakan referensi ukuran yang lazim dijumpai di pasaran. Berat per batang dihitung berdasarkan berat per meter dikalikan panjang 6 meter, sehingga angka dapat berbeda dari berat aktual produk tertentu.

Ukuran UNP	Dimensi H × B × t1 × t2 (mm)	Berat (kg/m)	Berat per Batang 6 m (kg)
UNP 50	50 × 38 × 5 × 7	5,59	33,54
UNP 65	65 × 42 × 5,5 × 7,5	7,09	42,54
UNP 75	75 × 40 × 5 × 7	6,92	41,52
UNP 80	80 × 45 × 6 × 8	8,34	50,04
UNP 100	100 × 50 × 5 × 7,5	9,36	56,16
UNP 120	120 × 55 × 7 × 9	13,40	80,40
UNP 125	125 × 65 × 6 × 8	13,40	80,40
UNP 150	150 × 75 × 6,5 × 10	18,60	111,60
UNP 160	160 × 65 × 7,5 × 10,5	18,80	112,80
UNP 180	180 × 70 × 8 × 10,5	21,40	128,40
UNP 200	200 × 80 × 7,5 × 11	24,60	147,60
UNP 250	250 × 90 × 9 × 13	34,60	207,60
UNP 300	300 × 90 × 9 × 13	38,10	228,60
UNP 300 (varian lain)	300 × 100 × 10 × 16	46,20	277,20

Karakteristik Utama Baja UNP

1. Kekuatan Lentur: Baja UNP dapat menahan beban lentur dengan baik apabila dimensi, orientasi penampang, bentang, sambungan, dan kondisi tumpuannya sesuai dengan perhitungan struktur. Kapasitasnya tidak hanya ditentukan oleh tinggi profil, tetapi juga ketebalan badan dan sayap serta arah pembebanan.

2. Mudah Disambung: Permukaan badan UNP yang relatif datar memudahkan pemasangan pelat sambungan, dudukan, dan komponen lain. Sambungan dapat dibuat dengan baut atau dengan cara dilas sesuai spesifikasi material, desain sambungan, dan prosedur kerja yang digunakan.

3. Memerlukan Perhatian terhadap Torsi: Penampang terbuka berbentuk U memiliki pusat geser yang tidak selalu berimpit dengan garis kerja beban. Beban yang bekerja secara eksentris dapat menimbulkan puntiran, sehingga pengaku, pengikat lateral, atau konfigurasi profil ganda mungkin diperlukan sesuai hasil perhitungan.

Fungsi dan Penggunaan Utama Baja UNP

1. Rangka Tangga Besi: UNP dapat digunakan sebagai balok miring atau stringer untuk menopang anak tangga. Ukuran profil, jarak antartumpuan, dan sambungan harus disesuaikan dengan beban pengguna serta konfigurasi tangga.

2. Balok Pengikat Dinding (Girt): UNP dapat dipasang secara horizontal untuk mengikat kolom atau rangka utama dan menopang penutup dinding, seperti lembaran metal atau panel sandwich. Jarak pemasangan dan kapasitas profil perlu disesuaikan dengan beban angin dan spesifikasi penutup dinding.

3. Dudukan Mesin dan Kanopi: Profil ini dapat digunakan sebagai dudukan mesin, balok pendukung, atau komponen rangka kanopi. Pada dudukan mesin, getaran dan beban dinamis juga perlu diperhitungkan, sedangkan untuk kanopi kapasitas terhadap beban angin dan lendutan perlu diperiksa.

4. Rangka Karoseri Kendaraan: UNP dapat digunakan sebagai bagian rangka atau komponen pendukung pada bak truk, trailer, dan karoseri. Pemilihan ukuran harus mempertimbangkan beban angkut, getaran, kondisi jalan, dan kebutuhan ketahanan lelah material.

5. Pengaku dan Rangka Pendukung: UNP juga dapat digunakan sebagai pengaku, dudukan peralatan, rangka rak industri, serta komponen pendukung struktur baja. Untuk pemakaian yang menahan beban utama, pemilihan profil harus didasarkan pada perhitungan teknis, bukan hanya pada kesesuaian ukuran secara visual.
